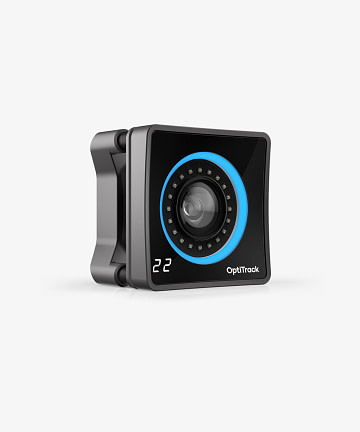

La caméra Optitrack Prime 41 fait peau neuve avec la nouvelle Primex 41 et gagne en flexibilité !
Dedans ou dehors ? Pourquoi choisir la Prime X 41 sait tout faire !
|
Capture extérieure prête à l’emploi. Prime x 41 étend sa portée de suivi et deviens le record du monde de la taille de marqueur pour la capture en extérieur également. Pour les marqueurs passifs, la portée extérieure (plein soleil, midi) est d’environ 50 pi (16 m). Pour la technologie Signature Pulse Active, la portée est> 70 ‘(21 m).
Vidéo Mocap In the Mountains |
|
La gamme de caméra Primex = la précision. Les objectifs à faible distorsion conçus en interne et la véritable profondeur de niveaux de gris de 10 bits réduisent le bruit de quantification et améliorent la précision, ce qui permet d’obtenir des images parfaitement nettes et magnifiques, de meilleurs centroïdes et une meilleure précision 3D.
|
 Capturer par une prime x 41
|
« La quantités de mégapixels compte, mais la qualité de l’image compte plus. »
|
|
Design intuitif et élégant. Lors de la conception de la série Prime x , nous avons pris en compte la durée de vie complète d’une caméra de capture de mouvement, du déballage à la configuration, la capture et le démontage. Chaque processus est élégamment adapté avec un clin d’œil à la simplicité et à la convivialité. |
| Traitement d’image embarqué puissant. Toutes les caméras OptiTrack disposent d’un traitement d’image intégré. Les algorithmes qui identifient les marqueurs et les centres de marqueurs, et la séquence de livraison des données sont des étapes importantes pour atteindre à la fois une précision de pointe et une faible latence. |
 |
 |
Suit les marqueurs passifs et actifs avec des erreurs de position inférieures à +/- 0,15 mm et des erreurs de rotation inférieures à 0,5 degré. Pour certaines applications de suivi, les clients trouvent avantage à utiliser une combinaison de marqueurs actifs et passifs. |
 |
Indicateur d’état de la caméra. Votre système OptiTrack vous indiquera ce qu’il en est grâce à l’indicateur LED couleur définissable par l’utilisateur entourant l’objectif. Enregistrer une performance? Tout le monde sur le plateau sait que le système enregistre. Sélectionnez une caméra? Il change instantanément de couleur. Vous avez votre propre idée? Des commandes logicielles simples vous aident à le faire.
Nouveau stroboscope à sortie plus élevée. Les LED ultra haute puissance offrent une portée améliorée pour tout réglage d’obturation donné. La caméra de capture de mouvement la plus longue au monde s’est encore améliorée. |
| Mélangez et associez les caméras. Toute caméra de la famille Prime et Prime x peut être utilisée ensemble pour créer la configuration optimale pour n’importe quel cas d’utilisation. Ce sont 11 caméras différentes qui peuvent être choisies pour offrir la plus grande précision 3D dans n’importe quel environnement. |
 |
 |
Objectif 6,8 mm «verre rapide». Nous concevons sur mesure nos propres lentilles à «verre rapide» à très faible distorsion pour un suivi optimal des marqueurs. L’ objectif F # 1.8 du Prime x 41 est traité avec un traitement antireflet à large bande, qui augmente considérablement la transmission de la lumière vers l’imageur, produisant des volumes plus importants et des données 3D plus précises. |
| Installation facile. L’aide à la visée et les commandes d’objectif faciles d’accès rendent le Prime x 41 rapide et facile à installer. |
 |
 |
Vidéo de référence en niveaux de gris en pleine résolution. Toutes les caméras Prime x peuvent être utilisées comme source vidéo de référence – avec une superposition 3D synchronisée et calibrée. Diffusez et / ou enregistrez des vidéos à pleine résolution et à pleine fréquence d’images avec superposition 3D de marqueurs, de corps rigides, de squelettes, etc. |
 |
Synchronisation externe entrée / sortie, Genlock et Time Code. Synchronisez toutes les caméras Prime et Prime x avec n’importe quel signal ou source avec l’ eSync 2 avec toutes les fonctionnalités et la flexibilité que vous attendez d’un système de suivi professionnel. Les caméras se synchronisent avec des dizaines de sources, y compris le signal Genlock d’un appareil photo professionnel, où l’enregistrement et le déclenchement d’autres événements peuvent être gérés à partir d’entrées à usage général et de commandes logicielles.
Utilisez le signal de sortie de synchronisation comme maître ou pour déclencher des plaques de force, des EMG et des DAQ de National Instrument pour une synchronisation matérielle flexible mais précise. Une synchronisation d’image très précise peut également être obtenue avec le code temporel SMTPE pour faciliter l’édition et la journalisation. Le SDK gratuit et ouvert d’OptiTrack permet une personnalisation plus poussée des protocoles de synchronisation.
|
| Configuration du système expert pour n’importe quel espace. OptiTrack a construit plus de 10 000 systèmes de suivi dans des zones de toutes formes et tailles. Nos experts peuvent vous aider à trouver le système de suivi le plus économique et le plus adapté à vos besoins, pour aujourd’hui et pour l’avenir. |
 |
|
 Avant l’étalonnage continu
Après étalonnage continu
|
C’est plus que de simples caméras. En plus des éléments essentiels auxquels vous vous êtes habitué, vous découvrirez également plusieurs nouvelles fonctionnalités logicielles qui vous feront vous demander comment vous avez pu vous en passer. Profitez d’innovations comme notre étalonnage continu, où une onde de baguette est requise lors de la première installation uniquement, puis étalonne automatiquement simplement en utilisant le système. L’étalonnage ne se dégrade plus avec le temps, les changements de température ou après le choc des caméras
|
Intégration OEM et vision par ordinateur. Intégrez les caméras Prime x 41dans les applications de suivi OEM ou de vision par ordinateur via le SDK gratuit , une interface C / C ++ pour le contrôle et l’accès aux images brutes de la caméra, les modes de traitement d’image, les paramètres de la caméra, les données d’objets 2D, la synchronisation de la caméra et toutes les données 3D.
En résumé:
| Capteur d’image |
2048 × 2048
Résolution |
180 Hz
Fréquence d’images native |
5.5 ms
Latence |
| Suivi des performances et portée |
Précision 3D
+/- 0,10 mm |
Marqueurs passifs
30 m (100 ») |
Marqueurs actifs
45 m (150 « ) |
| Obturateur global |
Vitesse par défaut: 0.25 ms |
Vitesse minimale: 0.01 ms |
Vitesse maximum: 4 ms à 250 fps |
| Types de traitement d’image |
Objet
Segment |
Niveaux de gris bruts
Niveaux de gris MJPEG |
|
| Anneau LED |
20 LED
Ultra haute puissance |
Infrarouge 850 nm |
Mode stroboscopique
Contrôle d’intensité |
| Connexions |
Port de données GigE Synchronisation de la caméra Ethernet |
PoE ou PoE + 1 pouvoir |
|
| Objectif et filtre |
Mise au point réglable
F-stop réglable
Filtre passe-bande 850 nm
|
12 mm F # 1,8
Champ de vision horizontal 51 °
Champ de vision vertical 51 ° |
|
| Taille poids |
Dimensions du PrimeX 41
Largeur
4,96 pouces (12,6 cm)
Profondeur
4,19 pouces (13,2 cm)
la taille
4,96 pouces (12,6 cm) |
Poids 2.77 Kg |
 |
| Corps de la caméra |
Sculpté en aluminium et polycarbonate
Filetage pour trépied 1/4 « -20 (× 2)
Indicateurs d’état LED numériques à 2 chiffres
Indicateur de santé et d’activité LED en couleur |
|
|
| Logiciel Compatible |
Motive |
Camera SDK |
 NatNet SDK |
